D2模具试模正常，量产后却崩刃开裂？隆实从材料到工艺解决问题

  模具刚试模时没有问题，连续生产一段时间后却开始毛刺增大、刃口变钝，甚至局部崩刃；另一套D2成形镶件热处理后出现裂纹，修磨、换件反复进行，还是无法稳定量产。遇到这种情况，很多工厂第一反应是“硬度不够”，但真正的问题往往出在材料组织、模具受力和热处理工艺没有匹配。

                                图1 真实D2模具钢加工件照片
  客户把失效照片、工件材质和使用记录交给隆实后，我们没有直接建议“换更高硬度的钢”，而是先按失效形貌分情况判断：毛刺增大、刃口变圆，重点检查板材强度、厚度、冲裁间隙和润滑；局部掉角、微崩刃，重点检查碳化物分布、基体韧性、刃口加工质量和局部偏载；热处理后或生产中出现裂纹，则重点复核尖角设计、截面过渡、淬回火记录和硬度均匀性。
第一步是把材料状态查清楚。 D2的耐磨性来自高比例硬质碳化物，但碳化物粗大、偏聚或分布不均，会在刃口和尖角处形成应力集中。我们会核对材质证明和炉批信息，进行硬度复测；必要时安排金相观察和探伤，区分问题究竟来自原材料、热处理，还是后续加工。只有先找到失效源，后面的调整才不会反复试错。

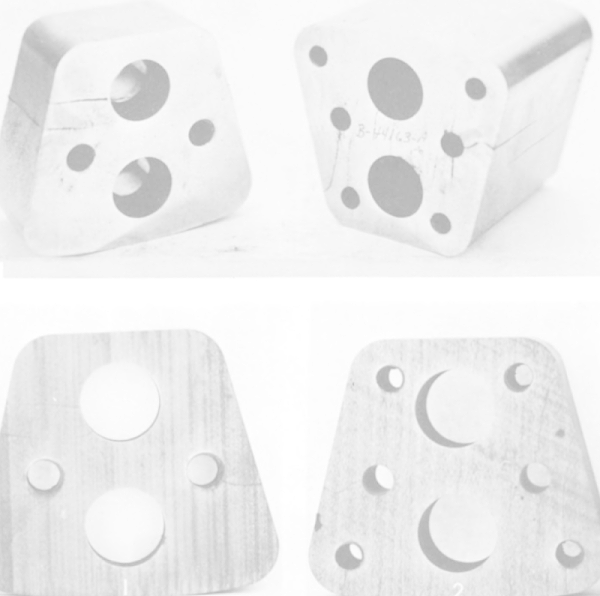

                          图2 真实D2模具研磨后裂纹照片
  第二步是调整模具的受力条件。针对高强钢冲裁造成的磨损和微崩刃，我们会重新核对冲裁间隙，检查上下模平行度、刃口圆角和装配偏载；对于尖角、薄壁和截面突变位置，则通过合理圆角和结构过渡降低应力集中。很多“材料不耐用”的问题，实际是模具长期承受了不均匀冲击。
第三步是复核淬火、回火和尺寸稳定化工艺。D2不是硬度越高越好，回火不足、硬度分布不均、残余奥氏体控制不当，都可能让模具在生产中开裂。我们会结合热处理曲线、硬度结果、裂纹形貌和金相组织综合判断，必要时优化回火次数和稳定化处理。

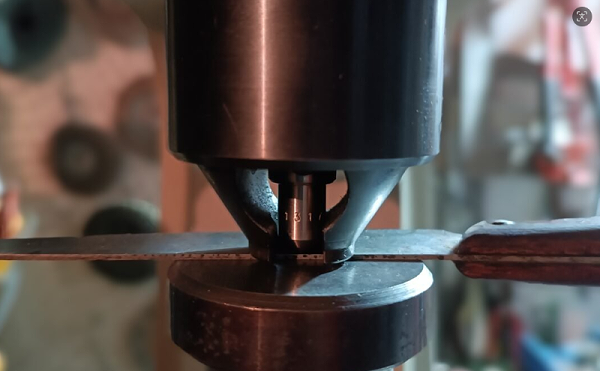

                                  图3真实钢材硬度检测照片
  要是主要问题是粘料和表面磨损，则在基体、硬度和刃口质量确认合格后，再评估TiAlN等硬质涂层。涂层能减少材料转移和摩擦磨损，但不能替代合适的钢材、合理的结构和稳定的热处理。我们解决D2模具问题的思路，是让材料性能、模具结构和生产工况真正匹配。如果你的D2模具也出现“试模正常、量产后出问题”，或者出现毛刺增大、刃口变钝、崩刃、开裂、粘料等情况，可以把工件材质、模具图纸、失效照片、硬度记录和使用冲次发给隆实。我们先判断问题来源，再给出材料、加工和热处理方案，减少反复返修和盲目换料。
  如果您对D2模具试模正常，量产后却崩刃开裂？隆实从材料到工艺解决问题比较感兴趣或有疑问的话，可点击联系我们的在线客服或电话联系，隆实模具钢专注模具钢材定制加工 www.lsgc618.
（以上内容仅供参考）
