隆实模具钢材案例：精调Cr12MoV工艺，破解冷作模具开裂痛点

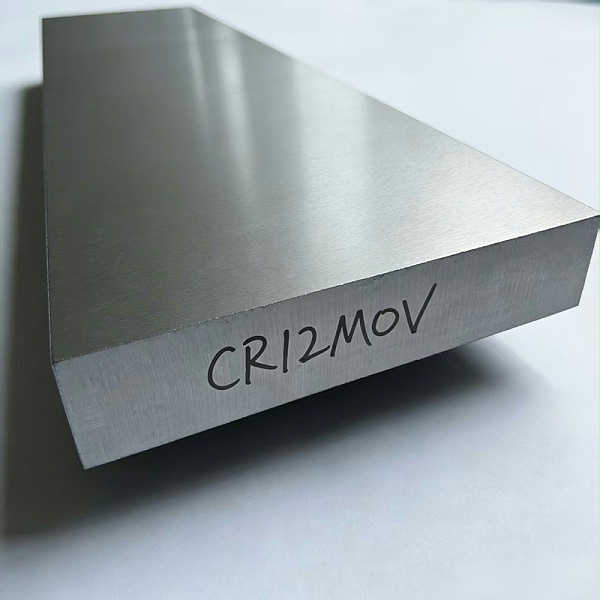

在冷作模具制造领域，Cr12MoV因具备优良的耐磨性与淬透性，成为模具生产的核心选材。这类钢种对热处理工艺的把控要求较高，一旦工艺管控不当，极易出现刃口开裂、硬度不达标的问题，直接影响模具生产企业的生产效率与订单交付节奏。隆实模具钢材深耕模具钢领域多年，凭借在材料品控、热处理工艺优化方面的专业能力，为冷作模具生产客户量身定制专属解决方案，成功解决其Cr12MoV模具开裂的生产难题，助力客户实现生产提质、订单稳步增长。
合作前期，该客户长期以Cr12MoV为原料生产冷作模具，却始终受模具刃口开裂问题困扰，淬火后模具合格占比较低。大量不合格产品不仅导致客户投诉增多，还让原有订单的交付进度受影响，新订单的洽谈推进也遭遇阻碍，企业面临订单流失的实际问题。客户自身多次调整生产工艺，始终未能找到开裂问题的核心症结，于是向隆实模具钢材寻求专业技术支持，希望依托一体化的技术服务能力突破生产瓶颈。
接到客户需求后，隆实模具钢材的技术团队第一时间深入客户生产现场，对其原有热处理工艺和原材料质控环节展开全面细致的分析，精准定位出四大核心问题：一是预热工艺形式单一，800℃直接预热让钢材受热不均，产生了初始内应力；二是淬火工艺设计不合理，1050℃高温淬火搭配传统油冷的方式，造成热应力与组织应力双重叠加；三是回火工艺落实不到位，常规的回火操作无法有效消除内应力，使得模具后期存在较高的开裂隐患；四是原材料质控存在疏漏，未开展专业探伤检测，带有皮下气孔的缺陷坯料被直接投入了生产环节。
结合Cr12MoV钢种的材料固有特性，针对上述生产痛点，隆实模具钢材为客户定制了三步工艺优化搭配原材料源头质控的专属解决方案，同时安排专业技术人员全程跟进指导工艺落地，确保各项调整措施精准执行、落地见效。
1. 优化预热工艺：将原有800℃单一预热调整为650℃+850℃分段预热，保温时间延长至2小时，让钢材逐步升温、内部组织充分转变，从源头减少内应力产生，为后续淬火工序筑牢稳定基础；
2. 调整淬火工艺：将淬火温度下调至1020℃，同时把传统油冷改为等温淬火，既规避了高温易引发的晶粒粗大问题，又通过等温淬火形成韧性更优的组织，大幅降低模具开裂与变形的可能性；
3. 升级回火工艺：采用200℃×2小时的两次回火方式，充分消除淬火后的残余内应力，稳定模具的组织性能，有效提升模具刃口的韧性与耐磨性；
4. 严把原材料质控关：依托隆实完善的质量检测体系，为客户的Cr12MoV坯料开展专业探伤检测，精准剔除带有皮下气孔的缺陷坯料，从源头规避因材料缺陷引发的各类加工问题。
解决方案落地后，客户的Cr12MoV模具生产难题得到切实解决：模具刃口开裂比例大幅下降至3%以下，生产合格占比实现显著提升，有效减少了原材料浪费与返工成本；优化后的模具硬度稳定在HRC60-62区间，完全契合客户的生产使用标准，此前的产品投诉问题也彻底解决，产品品质重新获得合作客户的认可。
依托稳定可靠的模具产品品质，该客户不仅恢复了原有订单的按时保质交付，还吸引了诸多新客户的合作意向，后续订单量实现稳步提升，成功摆脱生产危机，推动企业业务稳步扩张。此次合作，也是隆实模具钢材以“材料选型+工艺优化+全程服务”的一体化能力，赋能模具制造企业发展的典型实践。
未来，隆实模具钢材将持续秉持质量为先、客户需求导向的经营原则，充分发挥在模具钢材料销售、精密加工、热处理等方面的专业优势，为更多模具制造企业量身定制生产解决方案，精准破解各类生产痛点，与客户携手实现合作共赢，共同助力模具行业高质量发展。
如果您对以上
隆实模具钢材案例：精调Cr12MoV工艺，破解冷作模具开裂痛点比较感兴趣或有疑问的话，可点击联系我们的在线客服或电联，隆实模具钢专注模具钢材定制加工www.lsgc618.com
