S136是什么材料

认识S136模具钢：特性、应用与加工注意事项

在模具制造中，材料的选择直接影响模具的寿命、精度与适用性。S136作为一种高铬不锈钢类模具钢，以其良好的耐腐蚀性与抛光性能，在要求较高的塑料模具中得到应用。本文将从材料特性、适用场景、加工要点等方面，结合实际使用反馈，为模具厂及相关企业提供参考。

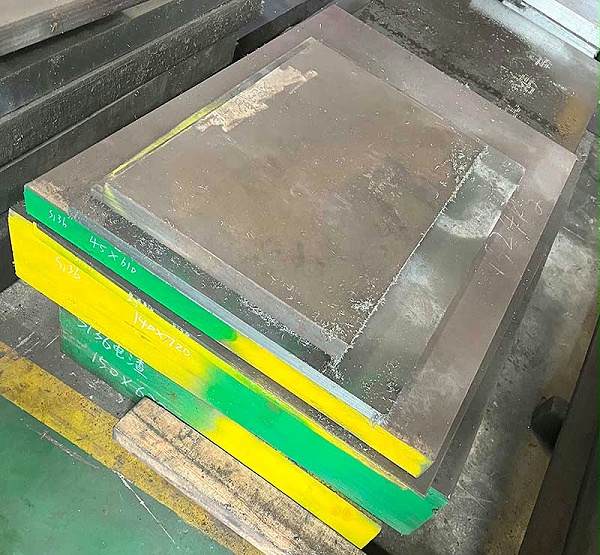

一、S136是什么材料？

S136是一种高铬不锈钢塑料模具钢，通常以预硬状态供应，出厂硬度范围在HRC30-35之间，以及HRC32-36之间的S136H等预硬型号。该材料含铬量较高（约13.5%），具有一定的耐腐蚀性能，同时因采用真空熔炼工艺，钢质较为洁净，组织均匀性较好。

从产品介绍看，S136为真空熔炼的铬、镍、钼合金钢，钢材洁净度高，均一性优良，具备较好的抛光性能与光蚀刻花性。预硬状态下可直接加工，也便于进行后续的表面处理或局部硬化。

二、主要特性

 1. 较好的耐腐蚀性
由于含铬量较高，S136对潮湿环境及弱酸碱性介质具有一定耐受能力，适合在潮湿环境或部分腐蚀性塑料（如PVC）成型中使用。但在强腐蚀条件下仍建议进行表面处理或选用更耐蚀材料。

 2. 良好的抛光性能
钢材纯净度高、组织均匀，易于实现较好的表面抛光效果，适用于对表面光泽要求较高的塑料制品模具，如光学部件、透明产品、化妆品包装等。

 3. 可进行表面硬化
预硬状态的S136仍可进行火焰淬火等局部硬化处理，使表面硬度提高至HRC52左右，适应局部耐磨需求。

 4. 加工时需注意硬化倾向
由于含铬量高，S136在切削加工中易产生加工硬化现象，若参数不当可能导致刀具磨损加快、加工表面质量下降。

三、适用场景

S136常用于以下类型的模具：
- 对表面光泽要求较高的塑料模具，如镜面显示器外壳、透明包装、光学镜片模具
- 在潮湿或弱腐蚀环境中使用的模具
- 需要较好抛光与蚀纹性能的精密塑料模

需要注意的是，在加工PVC等可能释放腐蚀性气体的塑料时，即使选用S136，仍建议加强模具通风或表面防护，必要时可进行钝化处理以增强耐蚀性。

四、加工与热处理建议

1. 机械加工
由于材料易加工硬化，建议采用较低的切削速度，避免长时间连续切削。使用锋利的硬质合金刀具，并配合油雾冷却，有助于改善排屑、减少刀具磨损。

 2. 热处理注意事项
S136导热性相对较差，若加热速度过快易导致热应力集中。在进行淬火等热处理时，建议采用阶梯式升温，控制升温速度，并考虑采用较低温度淬火，以减少组织应力与变形风险。

3. 表面处理选择
为进一步提升耐蚀性或耐磨性，可对模具进行氮化、钝化等表面处理。钝化处理能在表面形成氧化铬保护膜，增强在腐蚀环境中的稳定性。

五、常见问题与应对

根据实际使用反馈，加工S136时容易出现以下情况：
- 刀具磨损较快：可降低转速、提高冷却效果，选用适合不锈钢加工的刀具材质
- 加工表面硬化：避免过小的进给量，采用较锋利的刀刃，减少加工硬化层
- 热处理变形：控制加热速度，采用分段保温，必要时进行去应力退火

六、与相似材料比较

在模具钢选用时，S136常与FS136、S136H等型号进行对比。FS136为电渣重熔（ESR）材料，纯净度更高，耐蚀性与抛光性能也有相应提升；S136H为预硬型，出厂硬度较均匀，适合直接加工使用。企业可根据模具的具体使用环境、产量要求及成本预算进行选择。

七、结语

S136作为一款具有较好耐蚀性与抛光性能的塑料模具钢，在对表面质量及环境适应性有要求的模具中表现稳定。了解材料的特性，并合理设计加工及热处理工艺，有助于充分发挥材料的性能，从而延长模具的使用寿命。在具体选用时，建议结合模具实际工况，与材料供应商充分沟通，并可考虑进行试样加工，以验证工艺适应性。

如果您对以上S136是什么材料？比较感兴趣或有疑问的话，请点击联系我们的在线客服或电联，隆实模具钢18年专注模具钢材定制加工www.lsgc618.com

以上仅供参考
